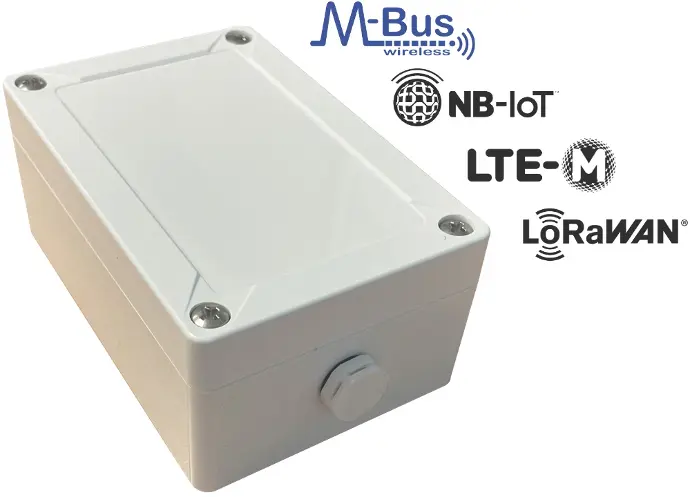

ASPERIOT: LOB-GW-WMBUS-LW2 (LoRaWAN)
Bezdrátová brána pro dálkový odečet
Bezdrátová a bezpečná
Bezdrátová brána zaznamenává hodnoty spotřeby až z 650 komerčně dostupných vodoměrů, měřičů tepla, rozdělovačů nákladů na teplo nebo podobných zařízení s bezdrátovým rádiovým rozhraním M-Bus 868 MHz nebo Sensus RF Bubble Up. Data jsou šifrovaně předávána prostřednictvím mobilních rádiových sítí NB-IoT, LTE-M nebo LoRaWAN. Kapacitu pro telegramy wMBUS lze individuálně zvýšit až na 2 500 pomocí další vestavěné paměti.
Dlouholetý provoz
Zařízení je nejčastěji využíváno pro měsíční automatizované dálkové odečty nemovitostí s 500 až 800 měřiči, jako jsou rozdělovače nákladů na teplo, detektory kouře nebo měřiče tepla, v bezdrátové přijímací oblasti M-Bus brány. Životnost baterie je až 10 let a více, díky čemuž je zajištěn dlouhodobý provoz.
Více informací naleznete zde: https://lobaro.cz/
Dlouholetý provoz
Zařízení je nejčastěji využíváno pro měsíční automatizované dálkové odečty nemovitostí s 500 až 800 měřiči, jako jsou rozdělovače nákladů na teplo, detektory kouře nebo měřiče tepla, v bezdrátové přijímací oblasti M-Bus brány. Životnost baterie je až 10 let a více, díky čemuž je zajištěn dlouhodobý provoz.
Parametry a specifikace
RF transceiver
Čipová sada Semtech SX1272
Frekvenční rozsah 863 až 870 MHz
TX výkon ≤ 14 dBm
LoRa komunikace
Protokol LoRaWAN Třída A LoRaWAN 1.0.2 EU868 (certifikováno)
Třída A LoRaWAN 1.1 EU868 (experimentální)
Způsob aktivace Aktivace vzduchem (OTAA)
Aktivace pomocí personalizace (ABP)
Šifrování AES128
Typický RF dosah ≤ 2 km
Ideální RF dosah ≤ 10 km (volná viditelnost)
Bezdrátová komunikace M-BUS
Podporované bezdrátové režimy M-Bus Jednosměrné 868 MHz režimy podle EN13757-4:
C1 / T1 (kombinovaný)
S1
Proprietární formáty:
SensusRF (Bubble Up)
Velikost úložiště telegramů 32 kB (až pro 500 wMBUS telegramů)
Frekvence 868,3 MHz, 868,95 MHz
RF rozsah do 100 m za ideálních podmínek
Vnitřní ≤ 30 m
Jedna brána každé 2. nebo 3. patro
Zdroj napájení
Jmenovité napájecí napětí 3,6V
Rozsah napájecího napětí 2,2V - 3,7V
Napájení 3,6V baterie ER34615 3,6V
Spotřeba proudu @3,6V
Normální ≤3 mA
Bezdrátový M-BUS RX ≤14 mA
LoRa RX ≤14 mA
LoRa TX ≤ 80 mA
Spánek s RTC běžícím ≤15 µA
Mechanické rozměry
Velikost 122 x 82 x 55 mm
Materiál pouzdra Průmyslový polykarbonát
Stupeň krytí IP67
Rozsah provozních teplot -20°C až +55°C
Provozní vlhkost 20 - 70 % fR, nekondenzující
Max. Instalační výška 2m
Parametry a specifikace
RF transceiver
Čipová sada
Semtech SX1272
Frekvenční rozsah
863 až 870 MHz
TX výkon
≤ 14 dBm
LoRa komunikace
Protokol LoRaWAN
Třída A LoRaWAN 1.0.2 EU868 (certifikováno)
Třída A LoRaWAN 1.1 EU868 (experimentální)
Způsob aktivace Aktivace vzduchem (OTAA)
Aktivace pomocí personalizace (ABP)
Šifrování AES128
Typický RF dosah
≤ 2 km
Ideální RF dosah
≤ 10 km (volná viditelnost)
Bezdrátová komunikace M-BUS
Podporované bezdrátové režimy M-Bus
Jednosměrné 868 MHz režimy podle EN13757-4:
C1 / T1 (kombinovaný)
S1
Proprietární formáty:
SensusRF (Bubble Up)
Velikost úložiště telegramů
32 kB (až pro 500 wMBUS telegramů)
Frekvence
868,3 MHz, 868,95 MHz
RF rozsah
do 100 m za ideálních podmínek
Vnitřní ≤ 30 m
Jedna brána každé 2. nebo 3. patro
Zdroj napájení
Jmenovité napájecí napětí
3,6V
Rozsah napájecího napětí
2,2V - 3,7V
Napájení
3,6V baterie ER34615 3,6V
Spotřeba proudu @3,6V
Normální
≤3 mA
Bezdrátový M-BUS RX
≤14 mA
LoRa RX
≤14 mA
LoRa TX
≤ 80 mA
Spánek s RTC běžícím
≤15 µA
Mechanické rozměry
Velikost
122 x 82 x 55 mm
Materiál pouzdra
Průmyslový polykarbonát
Stupeň krytí
IP67
Rozsah provozních teplot
-20°C až +55°C
Provozní vlhkost
20 - 70 % fR, nekondenzující
Max. Instalační výška
2m
