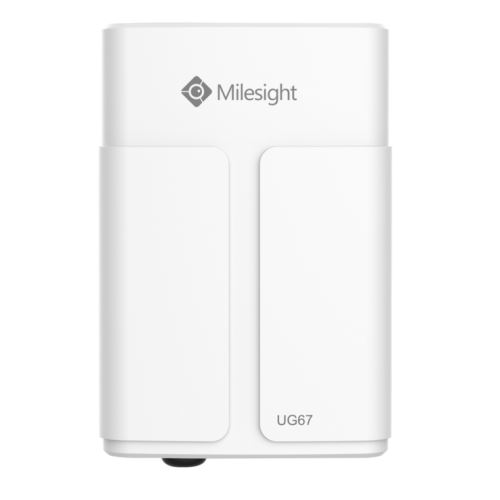

ASPERIOT: UG67

https://jotio.odoo.com/web/image/product.template/359/image_1920?unique=5364a27

External 8-channel LoRaWAN gateway supports connection to more than 2000 nodes, Wi-Fi, GPS, PoE

22,808.50 Kč 22808.5 CZK 22,808.50 Kč  With VAT

0.00 Kč  With VAT

Not Available For Sale

This combination does not exist.


Venkovní brána LoRaWAN s čipem SX1302 LoRa a čtyřjádrovým CPU pro připojení s více než 2 000 uzly. Nabízí dosah až 15 km a díky vysoké odolnosti je ideální pro venkovní aplikace. Podporuje zálohu přes Ethernet, Wi-Fi, mobilní síť a integrované síťové servery pro snadné nasazení.

Výjimečný výkon

LoRaWAN brána se skládá ze špičkové výbavy, která zajišťuje rychlé zpracování dat. Zabudovaný vysokokapacitní kondenzátor umožňuje pracovat po dobu 1 minuty a odeslat upozornění v případě výpadku napájení. Díky širokému spektru nabízených rozhraní umožňuje snadnou integraci s vaším již existujícím řešením.

Výjimečný výkon

LoRaWAN brána se skládá ze špičkové výbavy, která zajišťuje rychlé zpracování dat. Zabudovaný vysokokapacitní kondenzátor umožňuje pracovat po dobu 1 minuty a odeslat upozornění v případě výpadku napájení. Díky širokému spektru nabízených rozhraní umožňuje snadnou integraci s vaším již existujícím řešením.

Nová generace LoRa

Nová generace čipu LoRa se vyznačuje schopností efektivně zpracovávat vysoké zatížení při minimálním spotřebě energie, a to díky čipu Semtech SX1302. Nabízí plný duplex, podporu pro SF5 a SF6 a umožňuje využití LoRaWAN třídy A/B/C.

Nová generace LoRa

Nová generace čipu LoRa se vyznačuje schopností efektivně zpracovávat vysoké zatížení při minimálním spotřebě energie, a to díky čipu Semtech SX1302. Nabízí plný duplex, podporu pro SF5 a SF6 a umožňuje využití LoRaWAN třídy A/B/C.

Vysoké pokrytí a flexibilita

Připojení s interními a externími anténami nabízí široké možnosti propojení. Interní antény LoRa, Wi-Fi a GPS jsou již zabudovány, zatímco pro ještě lepší pokrytí signálem jsou k dispozici dvě externí LoRa antény. Funkce analyzátoru hluku umožňuje skenování okolního hluku a poskytuje spektrum amplitud signálu na různých frekvencích, což je užitečné pro optimalizaci nasazení zařízení.

Vysoké pokrytí a flexibilita

Připojení s interními a externími anténami nabízí široké možnosti propojení. Interní antény LoRa, Wi-Fi a GPS jsou již zabudovány, zatímco pro ještě lepší pokrytí signálem jsou k dispozici dvě externí LoRa antény. Funkce analyzátoru hluku umožňuje skenování okolního hluku a poskytuje spektrum amplitud signálu na různých frekvencích, což je užitečné pro optimalizaci nasazení zařízení.

Parameters and specifications

CPU ​ ​ ​ ​ ​Quad-core 1.5 GHz, 64-bit ARM Cortex-A53

Memory​ ​ ​ ​ ​​512 MB DDR4 RAM

Flash ​ ​ ​ ​ ​ ​​8 GB eMMC

Antenna ​​ ​Fully Integrated Internal Antenna (Optional: 2 × 50 Ω N-Female External Antenna Connector)

Channel ​ ​ ​ ​ ​​ ​8

LoRaWAN frekvence ​ ​ EU868

Sensitivity​ ​ ​-140 dBm @ 292 b / s

Output Power ​ ​ ​​27 dBm Max

Protocol ​ ​ ​ V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C

Port ​ ​ ​ ​ ​ 1 × RJ45 (PoE PD Supported)

Physical Layer ​ ​ ​​10/100/1000 Base-T (IEEE 802.3)

Data Rate ​ ​ ​ ​​Rate 10/100/1000 Mbps (Auto-Sensing)

Interface ​ ​ ​ ​ ​Auto MDI / MDIX

Mode ​ ​ ​ ​ ​​Full or Half Duplex (Auto-Sensing)


Wi-Fi

Antenna ​ ​ ​ ​Fully Integrated Internal Antenna

Standards ​ ​ ​ ​​IEEE 802.11 b / g / n

Tx Power ​ ​ ​ ​ ​​802.11b: 18 dBm +/- 2,0 dBm (11 Mbps)

​​​802.11g: 15 dBm +/- 2,0 dBm (6 Mbps)

​​ ​802.11g: 15 dBm +/- 2,0 dBm (54 Mbps)

​802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS0_HT20)

​802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS7_HT20)

​802.11n@2,4 GHz: 13 dBm +/- 2,0 dBm (MCS0_HT40)

​802.11n@2,4 GHz: 13 dBm + / -2,0 dBm (MCS7_HT40)


Cellular Interface (Optional)

Antenna ​ ​ ​ ​​Internal Antenna

SIM Slot ​ ​ ​ ​ ​1


GPS

Antenna ​ ​ ​ ​​Internal Antenna

Sensitivity ​ ​ ​ ​​-167dBm@Tracking, -149dBm@Acquisition, -161dBm@Re-acquisition

Position Accuracy ​ ​ ​​<2,5 m CEP


Software

Network Protocols ​ ​ ​​ ​PPPoE, SNMP v1 / v2c / v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS,

​ ​ ​ ​ ​ ​ ​ARP, SNTP, Telnet, SSH, MQTT etc.

VPN Tunnel​ ​OpenVPN / IPsec / PPTP / L2TP / GRE / DMVPN

Firewall ​ ​ ​ ​ ​ ​ACL/DMZ/Port Mapping/MAC Binding/URL Filter

Management ​ ​​ ​​Web, CLI, SMS, On-demand dial up, DeviceHub, Milesight IoT Cloud

Reliability ​ ​ ​ ​WAN Failover


Power Supply ​1. 1 × 802.3 af PoE input
​​2. 1 × 12 with M12 Connector

Consumption ​​​Typical 3.6 W, Max 4.8 W

Ingress Protection ​ ​ ​ ​IP67

Dimensions ​ ​ ​ ​ ​250 x 172 x 92 mm

Installation ​​ Wall or Pole Mounting

Operating Temperature ​ ​​​​ -40°C to +70°C (-40℉ to +158℉) Reduced Cellular Performance Above 60°C



Where to apply and areas of application


With a range of up to 15 km in open areas and up to 2 km in built-up areas, the 8-channel LoRaWAN outdoor gateway is the ideal solution for smart agriculture.

Parameters and specifications

CPU
​​Quad-core 1.5 GHz, 64-bit ARM Cortex-A53


Memory
​​512 MB DDR4 RAM


Flash
​​8 GB eMMC


Antenna
Fully Integrated Internal Antenna (Optional: 2 × 50 Ω N-Female External Antenna Connector)


Channel
​​8


Frequency
​CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923


Sensitivity
​-140 dBm @ 292 b / s


Output Power
​27 dBm Max


Protocol
​V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C


Port
​​1 × RJ45 (PoE PD Supported)


Physical Layer
10/100/1000 Base-T (IEEE 802.3)


Data Rate
Rate 10/100/1000 Mbps (Auto-Sensing)


Interface
​Auto MDI / MDIX


Mode
​Full or Half Duplex (Auto-Sensing)


Wi-Fi

Antenna
Fully Integrated Internal Antenna


Standards
​​IEEE 802.11 b / g / n


Tx Power
​802.11b: 18 dBm +/- 2,0 dBm (11 Mbps
802.11g: 15 dBm +/- 2,0 dBm (6 Mbps
802.11g: 15 dBm +/- 2,0 dBm (54 Mbps)
802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS0_HT20)
802.11n@2,4 GHz: 14 dBm +/- 2,0 dBm (MCS7_HT20)
802.11n@2,4 GHz: 13 dBm +/- 2,0 dBm (MCS0_HT40)
802.11n@2,4 GHz: 13 dBm + / -2,0 dBm (MCS7_HT40)


Cellular Interface (Optional)

Antenna
Fully Integrated and Internal Antenna

SIM Slot
​1


GPS

Antenna
​​Internal Antenna


Sensitivity
​-167dBm@Tracking, -149dBm@Acquisition, -161dBm@Re-acquisition


Position Accuracy
<2,5 m CEP


Software

Network Protocols
​PPPoE, SNMP v1 / v2c / v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT etc.


VPN Tunnel
​OpenVPN / IPsec / PPTP / L2TP / GRE / DMVPN


Firewall
​ACL/DMZ/Port Mapping/MAC Binding/URL Filter


Management
​​Web, CLI, SMS, On-demand dial up, DeviceHub, Milesight IoT Cloud


Reliability
WAN ​​Failover


Power Supply
1. 1 × 802.3 af PoE input
2. 1 × 12  VDC with M12 Connector


Consumption
​Typical 3.6 W, Max 4.8 W


Ingress Protection
​IP67


Dimensions
​250 x 172 x 92 mm


Installation
​Wall or Pole Mounting


Operating Temperature
​​ -40°C to +70°C (-40℉ to +158℉) Reduced Cellular Performance Above 60°C



Where to apply and areas of application


With a range of up to 15 km in open areas and up to 2 km in built-up areas, the 8-channel LoRaWAN outdoor gateway is the ideal solution for smart agriculture.
