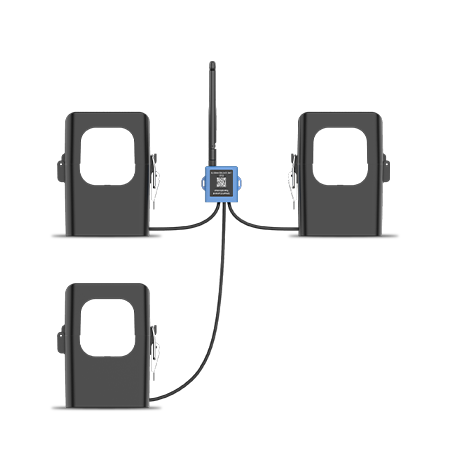

ASPERIOT: CT305
Monitoring spotřeby elektřiny
Vysoká přesnost a rychlá odezva
Zařízení zajišťuje velmi přesné a spolehlivé sledování spotřeby energie. Zařízení je samonapájecí, nepotřebuje žádné baterie ani externí vodiče, což eliminuje omezení spojená s údržbou a výměnou baterií.
Zařízení dokáže hlásit aktuální a akumulovaná data a umožňuje nastavení prahových hodnot pro okamžité upozornění na překročení nastavených limitů. Navíc podporuje externí snímač teploty vodiče, který měří teplotu kabelu a umožňuje detekci a prevenci potenciálních poruch.
![](/web/image/19272-47a9904a/smart-current-transformer-ct305.webp?access_token=79c4fa14-e65e-47ac-bf20-353fab844c97)
![](/web/image/19273-18aae0a3/multi-target-current-measurement.webp?access_token=8d7e5f18-fe92-4fb2-b95a-98b23a1c5e94)

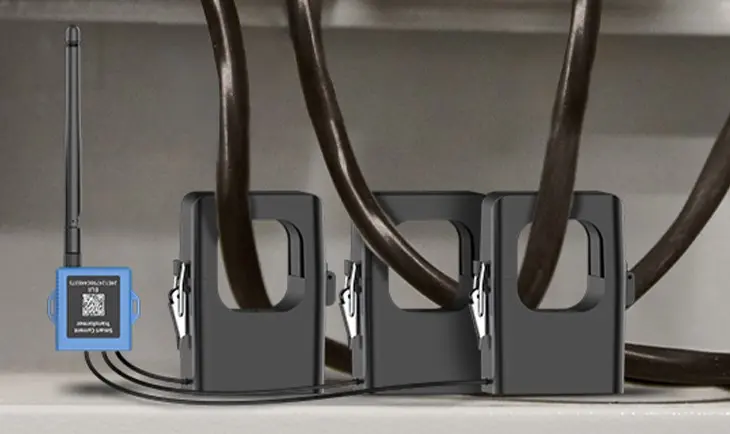

Flexibilní instalace
Díky bezdrátovému přenosu dat je zajištěn stabilní a nepřetržitý bezdrátový přenos dat. Díky neinvazivnímu provedení svorky stačí jednoduše nasadit zařízení na měřený kabel a monitorování spotřeby energie může okamžitě začít.
![](/web/image/19273-18aae0a3/multi-target-current-measurement.webp?access_token=8d7e5f18-fe92-4fb2-b95a-98b23a1c5e94)
Flexibilní instalace
Díky bezdrátovému přenosu dat je zajištěn stabilní a nepřetržitý bezdrátový přenos dat. Díky neinvazivnímu provedení svorky stačí jednoduše nasadit zařízení na měřený kabel a monitorování spotřeby energie může okamžitě začít.
Parametry a specifikace
Elektrické měření
Parametr detekce RMS proud
Vzorkovací frekvence 3,3 kHz
Pracovní frekvence 50 až 60 Hz
Jmenovitý primární proud 500 Arms
Jmenovitý sekundární proud 150 mA
Startovací proud 30 Arms
Přesnost ±1 %
Rozlišení 1 mA
Senzor teploty
Typ senzoru 1 × NTC senzor
Rozsah měření -20°C až 100°C
Přesnost měření ±1 %
Bezdrátový přenos Protokol LoRaWAN®
Anténní konektor 1 × 50 Ω SMA konektor (středový PIN: SMA samice)
Frekvence EU868
Tx Výkon 16 dBm
Citlivost -137dBm
Režim OTAA/ABP třídy A
Ostatní
Tlačítko 1 × Tlačítko Restart
Indikátor LED 1 × Indikátor stavu/poplachu
Port 1 × USB Type-C pro připojení napájecího zdroje, konzole nebo kabelového snímače teploty
Konfigurace USB Type-C nebo Downlink
Fyzikální vlastnosti
Napájení Napájecí zdroj s indukovaným proudem
Izolační napětí 3kVac(r.m.s)(1mA/1min)
Barva/Materiál Modrá, PBT+PC (UL94 V0)
Délka kabelu 1m
Provozní teplota
Vysílač: -20°C až 70°C
CT svorka: -40°C až 55°C
Skladovací teplota
Vysílač: -25°C až 80°C
CT svorka: -40°C až 55°C
Relativní vlhkost ≤ 95 % (bez kondenzace)
Krytí IP30
Rozměry
Vysílač 38 × 39.7 × 16 mm
Svorka 65.52 × 90 × 43 mm
Otvor na kabel Ф 36.6 mm
Váha
Vysílač 13,05g
Svorka 276,75g
Instalace
Vysílač: Montáž pomocí kabelové vazby (v integrovaném režimu)
Svorka: Zavěšená na vodiči
