Parametry a specifikace

Elektrické měření

Parametr detekce  ​ ​ ​ ​ ​ ​​RMS proud

Vzorkovací frekvence  ​ ​ ​ ​ ​​​3,3 kHz

Pracovní frekvence  ​ ​ ​ ​ ​ ​50 až 60 Hz

Jmenovitý primární proud ​ ​ ​ ​1000 Arms

Jmenovitý sekundární proud  ​ ​150 mA

Startovací proud  ​ ​ ​ ​ ​ ​​​60ms

Přesnost  ​ ​ ​ ​ ​ ​ ​ ​ ​​±1 %

Rozlišení  ​ ​ ​ ​ ​ ​ ​ ​ ​​1 mA

Senzor teploty

Typ senzoru  ​ ​ ​ ​ ​ ​ ​ ​ ​1 × NTC senzor

Rozsah měření  ​ ​ ​ ​ ​ ​ ​​-20°C až 100°C

Přesnost měření  ​ ​ ​ ​ ​ ​ ​±1 %

Bezdrátový přenos ​ ​ ​ ​ ​ ​ ​Protokol LoRaWAN®

Anténní konektor  ​ ​ ​ ​ ​ ​​1 × 50 Ω SMA konektor (středový PIN: SMA samice)

Frekvence  ​ ​ ​ ​ ​ ​ ​ ​ ​​EU868

Tx Výkon  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​16 dBm

Citlivost  ​ ​ ​ ​ ​​ ​ ​ ​ ​ ​-137dBm

Režim  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​OTAA/ABP třídy A

Ostatní

Tlačítko  ​ ​ ​ ​ ​​ ​ ​ ​ ​ ​1 × Tlačítko Restart

Indikátor LED  ​ ​ ​ ​ ​ ​ ​ ​1 × Indikátor stavu/poplachu

Port ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​1 × USB Type-C pro připojení napájecího zdroje, konzole nebo kabelového snímače teploty

Konfigurace  ​ ​ ​ ​ ​ ​ ​ ​ ​USB Type-C nebo Downlink

Fyzikální vlastnosti

Napájení  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Napájecí zdroj s indukovaným proudem

Izolační napětí  ​ ​ ​ ​ ​ ​ ​​3kVac(r.m.s)(1mA/1min)

Barva/Materiál  ​ ​ ​ ​ ​ ​ ​ ​Modrá, PBT+PC (UL94 V0)

Délka kabelu  ​ ​ ​ ​ ​ ​ ​ ​​1m

Provozní teplota

Vysílač:  ​ ​ ​ ​​ ​ ​ ​ ​ ​ ​-20°C až 70°C

CT svorka:  ​ ​ ​ ​ ​ ​ ​ ​​​-40°C až 55°C

Skladovací teplota

Vysílač:  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​-25°C až 80°C

CT svorka: ​ ​ ​ ​ ​ ​ ​ ​ ​​-40°C až 55°C

Relativní vlhkost  ​ ​ ​ ​ ​ ​ ​≤ 95 % (bez kondenzace)

Krytí  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​IP30

Rozměry

Vysílač ​ ​ ​ ​ ​ ​ ​ ​ ​ ​38 × 39.7 × 16 mm

Svorka ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​97.9 × 119 × 60mm

Otvor na kabel ​ ​ ​ ​ ​ ​ ​ ​Ф 51 mm

Váha

Vysílač ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​13,05g

Svorka ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​855,55g

Instalace

​Vysílač:  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Montáž pomocí kabelové vazby (v integrovaném režimu)

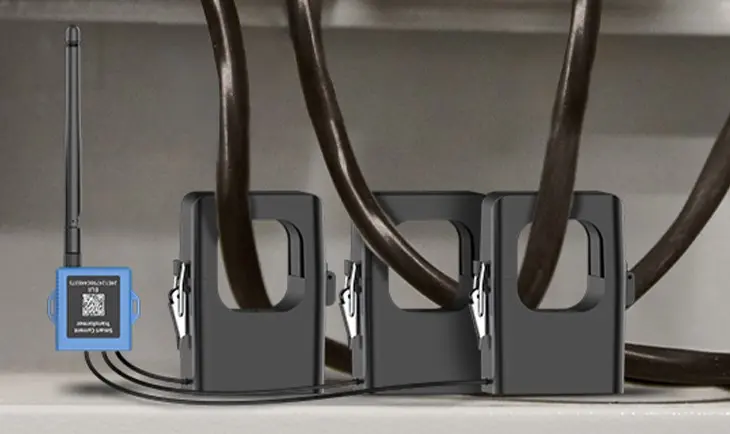

Svorka:  ​ ​ ​ ​ ​​ ​ ​ ​ ​ ​Zavěšená na vodiči
